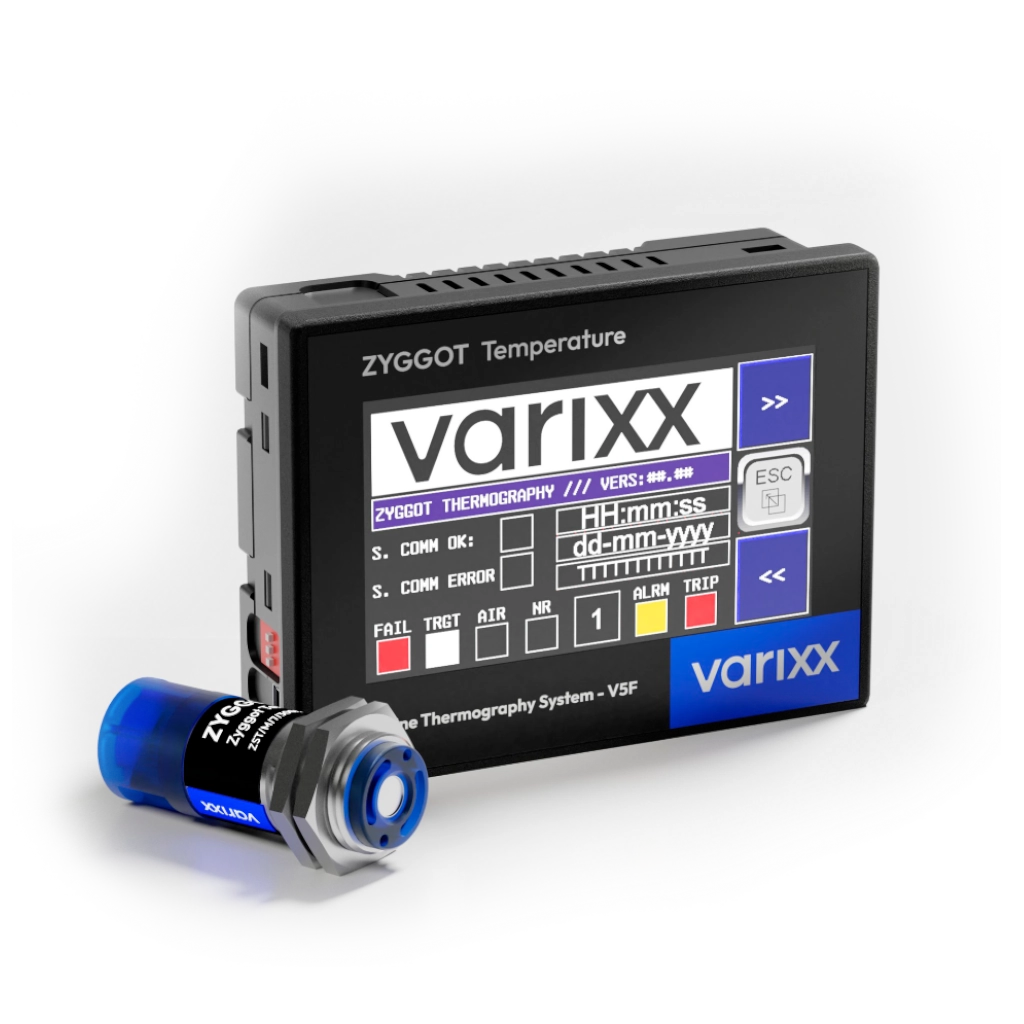

VARIXX · ZYGGOT® TEMPERATURE
Termografía en línea para tableros eléctricos
La termografía en línea con ZYGGOT® Temperature permite supervisar la temperatura de puntos críticos mediante sensores infrarrojos sin contacto, en sistemas de baja y media tensión.
Sin contacto
Medición infrarroja.
Hasta 125
Puntos por relé.
24/7
Monitoreo continuo.
Doble lectura
Temperatura del objetivo y del entorno.
Termografía en línea para tu estrategia de mantenimiento
¿Qué conexiones necesitan seguimiento continuo? Define con tu equipo los puntos prioritarios y revisa cómo incorporar sus temperaturas a la supervisión de la instalación. Contar con un alcance claro ayuda a seleccionar sensores, organizar el montaje y planificar la puesta en servicio.
Medición en el objetivo
El sensor se orienta hacia el punto seleccionado.
Supervisión térmica
Alarmas y disparo configurables por punto.
Consulta de información
Visualización local e integración mediante el relé seleccionado.
Selecciona el sensor según tu aplicación
La geometría del punto y el espacio disponible orientan la selección.
Sensor tubular
0 a 300 °C · ángulo de medición 7°.
Sensor LV · baja tensión
0 a 120 °C · ángulo de medición 60°.
Montaje definido para cada punto
Para revisar una instalación, comparte fotografías, dimensiones y la ubicación de las conexiones. Evaluaremos desde dónde puede observarse cada objetivo y qué recorrido necesitan los cables. Esta revisión permite preparar una propuesta que tu equipo pueda contrastar con la disposición real del tablero.
Tableros y CCM
Identifica las conexiones que quieres incorporar al seguimiento térmico.
Barras y terminales
Revisa con tu equipo los puntos prioritarios y el acceso disponible para montaje.
Equipos eléctricos
Comparte las condiciones de operación y el alcance solicitado para evaluar la aplicación.
Características técnicas
Datos de sensores y configuración del sistema.
| Capacidad | Hasta 125 sensores por relé |
|---|---|
| Principio de medición | Infrarrojo, sin contacto |
| Sensor tubular | 0 a 300 °C / ángulo de 7° |
| Sensor LV | 0 a 120 °C / ángulo de 60° |
| Precisión de sensores | ±2,5 % de fondo de escala |
| Resolución | 1 °C |
| Emisividad | Ajustable; valor predeterminado 0,95 |
| Alimentación | 24 VDC |
| Cables | 0,3 a 8 m |
Relés para supervisión e integración
Selecciona la interfaz y las comunicaciones según los requisitos de tu planta.
Relé Touch
Pantalla táctil a color. Modbus RTU y Ethernet TCP/IP.
Relé VZX
Pantalla monocromática y teclas. Modbus RTU; Profibus DP opcional.
Documentación técnica
Consulta los documentos y la revisión correspondiente al equipo seleccionado.
Preparemos el alcance de tu proyecto
Indica la cantidad de puntos, el tipo de tablero y el sistema de supervisión que utilizas. Podemos revisar estos antecedentes con tu equipo antes de preparar la configuración. También conviene acordar los criterios de alarma, las señales que se necesitan y las condiciones para instalar y comprobar las lecturas.
Asesoría técnica de Omega Process en Chile
Comparte tus planos o fotografías y conversemos sobre la aplicación de termografía en línea en tu instalación.
