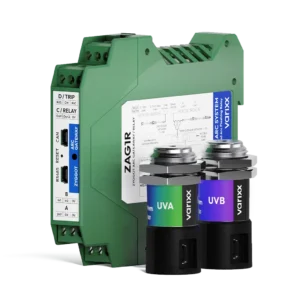

VARIXX · ZYGGOT® ARC SPL
Protección selectiva contra arco eléctrico por UV
La protección selectiva contra arco eléctrico con ZYGGOT® ARC SPL combina sensores UV y gateways de disparo para el interruptor asociado.
Menos de 250 µs
Actuación del sistema.
Hasta 50
Sensores por gateway.
Detección UV
Sin confirmación por corriente.
Disparo selectivo
Por interruptor asociado.
Protección selectiva contra arco eléctrico para tu proyecto
¿Qué circuitos deben actuar ante un evento en cada compartimiento? Esta es una de las primeras preguntas que revisaremos con tu equipo. La propuesta debe partir de los planos y del esquema de protección para definir la cobertura y las señales de disparo.
Sensores UV
Distribuidos en los puntos definidos para detección.
Gateway de disparo
Activa el interruptor asociado ante la detección de arco.
Integración de señales
Comunicación Modbus RTU para supervisión.
Arquitectura sin relé dedicado
El sistema utiliza gateways independientes y sensores alimentados por la red.
Cobertura por compartimiento
Comparte la disposición de barras, conexiones y equipos para evaluar la ubicación de los sensores.
Coordinación del disparo
Revisemos qué interruptor corresponde a cada zona y las condiciones de conexión de su bobina.
Evaluación de tableros de baja y media tensión
Podemos revisar tableros existentes o proyectos nuevos. Para preparar el alcance, indica la cantidad de compartimientos, los circuitos asociados y las condiciones de operación. Las fotografías ayudan a reconocer la disposición interior; los planos permiten contrastar la lógica de protección solicitada.
Datos técnicos del sistema
| Capacidad | Hasta 50 sensores por gateway |
|---|---|
| Detección | Radiación ultravioleta |
| Ángulo del sensor | 90° |
| Carcasa del sensor | Acero inoxidable |
| Alimentación del sensor | Desde la red |
| Comunicación de supervisión | Modbus RTU |
| Registro | Historial de eventos |
| Actuación | Inferior a 250 µs, según fabricante |
Respuesta del sistema e interrupción de la falla
El tiempo de actuación indicado para ARC SPL no equivale al tiempo total de eliminación de la falla. La apertura del interruptor tiene un tiempo propio, que debe considerarse junto con el circuito de disparo al evaluar el esquema completo.
Documentación técnica
Consulta la revisión correspondiente al equipo seleccionado.
Disponibilidad y configuración
Varixx presenta ARC SPL como Preview. Consulta con Omega Process la disponibilidad y revisión del producto antes de definir el suministro.
Preparemos tu evaluación técnica
Comparte los antecedentes de la instalación y el alcance que necesitas. Revisaremos con tu equipo la cobertura, los dispositivos de interrupción y las señales de integración para preparar una propuesta acorde al proyecto.
